Freitragende Unterdecken

Vor allem in notwendigen Fluren aber auch in anderen Räumen im Zuge von Rettungswegen findet sich häufig eine besonders hohe Installationsdichte.

Eine planmäßige oder gar nachträgliche, nachweisgerechte Befestigung von Abhängern ist unter diesen Bedingungen in der Regel nicht möglich.

Freitragende Konstruktionen ermöglichen eine Befestigung ausschließlich an den angrenzenden Wänden unabhängig von den darüber befindlichen Bauteilen und in beliebigem Abstand zu ihnen.

Auch mit freitragenden Decken lassen sich im Einzelfall beträchtliche Raumbreiten überbrücken, wenn sie mit statisch ausreichend dimensionierten Tragprofilen ausgeführt werden. Andere Deckensysteme sind besonders für Bereiche geeignet, in denen anspruchsvolle Anforderungen zum Beispiel an die Deckenoptik oder die Schalldämpfung bestehen. Für all diese Lösungen ist außerdem von besonderer Bedeutung, dass sie eine möglichst geringe Aufbauhöhe haben und der Deckenhohlraum über entsprechende Öffnungen im Bedarfsfall gut revisionierbar ist.

Selbständige Unterdecken, freitragend, F 30-A, F 90-A und F 30-AB, F 90-AB

Unterdecken mit oder ohne Tragprofile und mit glatter Deckenuntersicht

Selbständige Promat®-Metalldecken, freitragend und demontierbar, F 30-AB, F 90-AB

Unterdecken aus großflächig demontierbaren Metalldeckenelementen

Promat®-Revisionsklappen Universal, 30 min/90 min

Montagefertiger Komplettbausatz zum Einbau in Massivdecken und Decken in Montagebauweise.

Abgehängte Unterdecken

Müssen die vorgenannten brandschutztechnischen Anforderungen in Räumen mit großer Grundfläche umgesetzt werden, bietet sich eine abgehängte Ausführung an, für die es hinsichtlich der zulässigen Länge und Breite keinerlei Einschränkungen gibt.

Selbständige Unterdecken, abgehängt, F 30-A, F 90-A

Unterdecken mit metallischer Unterkonstruktion und glatter Deckenuntersicht.

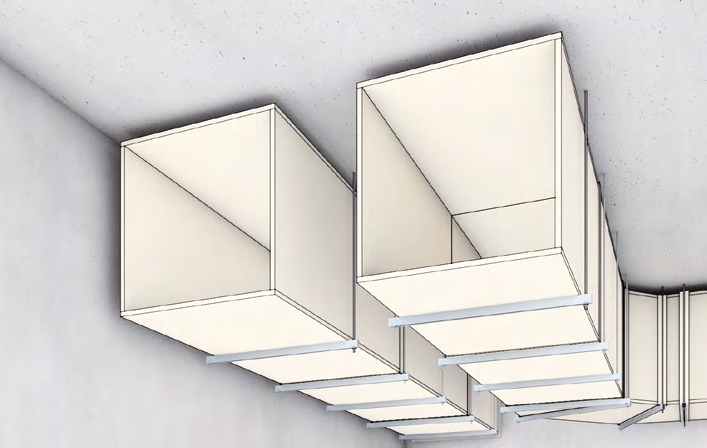

Feuerwiderstandsfähige Lüftungsleitungen

Eine besonders wirtschaftliche Ausführung mit Brandschutzplatten als luftführendem Querschnitt sind selbständige Lüftungsleitungen. Die spezifischen Platteneigenschaften von PROMATECT® und die besondere Fügetechnik erlauben die Herstellung sehr großer und freier Querschnitte mit strömungstechnisch günstigen Formteilen. Einzelne Kanalteile lassen sich sowohl vorkonfektionieren als auch vor Ort sehr gut an individuelle Einbausituationen anpassen. Selbständige Lüftungskanäle benötigen keine besonderen Vorkehrungen gegen Ausdehnung unter Brandeinwirkung (zum Beispiel Kompensatoren) und sind während der gesamten Nutzungsdauer wartungsfrei.

Selbständige Lüftungsleitung, L 90/EI 90 (ve,ho i↔o)-S

Einschalige Kanalteile ausschließlich aus Brandschutzplatten für waagerechte und senkrechte Leitungsführung.

Merkmale:

• Wandungsdicke nur 35 mm
• Betriebsdruck -2300 Pa / +2000 Pa
• Querschnittsabmessungen bis 2430 mm × 1000 mm
• Leitungsführung waagerecht, schräg und senkrecht
• ein-, zwei- und dreiseitige Ausführungen möglich
• Promat®-Montagerahmen für Revisionsöffnungen

Anwendung:

Nachweis(e) ABP Nr. P-2400/346/17-MPA BS entsprechend Verwaltungsvorschrift TB lfd. Nr. C 4.4

Feuerwiderstandsfähige Bekleidungen von Lüftungsleitungen

Lüftungsleitungen aus Stahlblech erfüllen Anforderungen an eine Feuerwiderstandsklasse nicht, da sie sich bei Hitzeeinwirkung erheblich verformen und so die Ausbreitung von Feuer und Rauch nicht ausreichend lang verhindern. Sie sind deshalb nachträglich dort zu bekleiden, wo Leitungen oder Leitungsabschnitte einer Feuerwiderstandsklasse entsprechen sollen. Wenn sich in den luftführenden Kanälen im besonderen Maße brennbare Stoffe ablagern können (zum Beispiel Abluft von gewerblichen Küchen) oder falls die luftführenden Leitungen selbst aus brennbaren Materialien bestehen (zum Beispiel Kunststofflüftungsleitungen für Laborabzüge) gelten in der Regel weitere, ganz spezifische Brandschutzanforderungen.

Bekleidung für Stahlblech-Lüftungsleitungen, L 90, EI 90 (ve,ho i↔o)-S

Nachträgliche Bekleidung für waagerechte und senkrechte Leitungen

Bekleidung für Polypropylen-Lüftungsleitungen, L 90

Nachträgliche Bekleidung für waagerechte und senkrechte Leitungen.

Merkmale:

• Wandungsdicke nur 35 mm
• große freie Querschnitte möglich
• ein-, zwei- und dreiseitige Ausführungen möglich
• einbaufertiger Promat®-Montagerahmen für Revisionsöffnungen
• Anwendung für Küchenabluft nachgewiesen

Anwendung:

Formteile für Richtungs- und Größenänderung nachgewiesen Nachweis(e) ABP Nr. P-3096/090/12-MPA BS ABP Nr. P-3082/304/14-MPA BS entsprechend Bauregelliste A Teil 3 bzw. MVV TB Kapitel C 4 Gutachten 2400/209/15 der MPA Braunschweig Küchenabluft: ABP Nr. P-2400/585/17-MPA BS sowie Klassifizierungsbericht K-3701/782/14-MPA BS (2. Ausgabe)

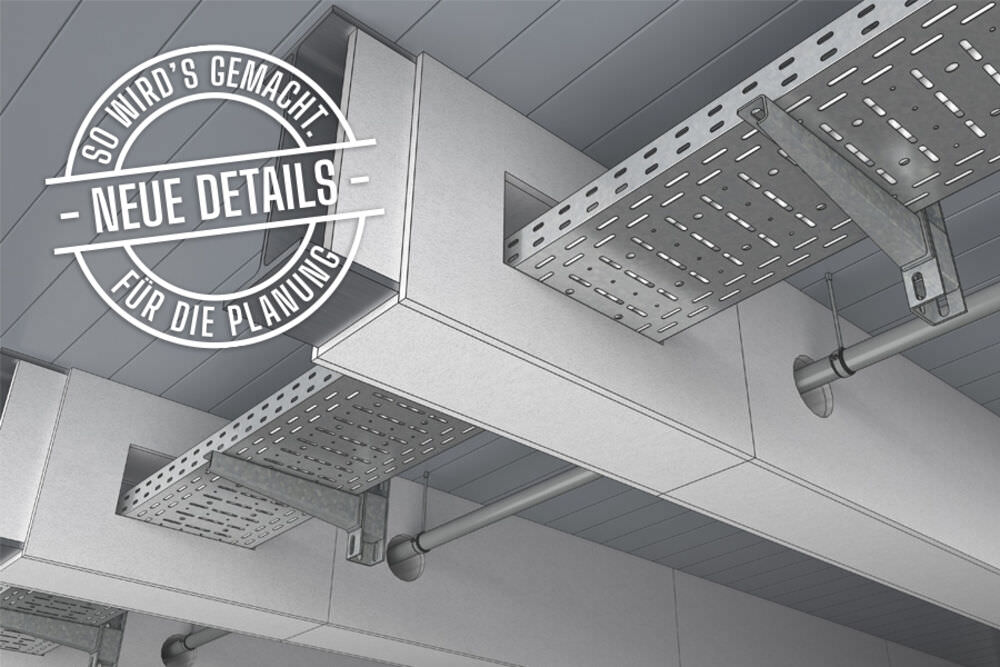

Kanäle für den Funktionserhalt

Beim Funktionserhalt elektrischer Leitungen kommt es darauf an, dass bestimmte Anlagen und Systeme auch oder gerade im Brandfall funktionsfähig bleiben. Die Muster-Leitungsanlagen-Richtlinie (MLAR) nennt die bauordnungsrechtlich wichtigsten Einrichtungen und die dafür notwendige Funktionsdauer:

• Brandmeldung
• Alarmierung
• Rauch- und Wärmeableitung
• Sicherheitsbeleuchtung
• Aufzugsanlagen
• Löschwasserversorgung

Spezielle Bekleidungen bzw. Kanäle aus Brandschutzplatten gewährleisten auch bei normalen Leistungskabeln eine zuverlässige und ausreichend lange Energieversorgung dieser Anlagen über die geforderte Zeitdauer.

Die betreffenden Leitungen innerhalb der Bekleidung benötigen keine speziellen, brandschutztechnisch geprüften Kabelbefestigungen.

Eine thermisch bedingte Widerstandserhöhung auf Grundlage der Brandtemperaturen ist bei dieser Lösung in der Regel zu vernachlässigen.

Die Bekleidung mit PROMATECT® Brandschutzplatten kann nachträglich ausgeführt werden und gewährleistet außerdem einen wirksamen Schutz gegen mechanische Beschädigungen dieser wichtigen Sicherheitseinrichtungen.

Kanäle für den Funktionserhalt elektrischer Leitungen, E 30 bis E 90

Vierseitige Kanäle oder drei- und zweiseitige Bekleidungen für waagerechte und senkrechte Leitungsführung.

Merkmale:

• Kanalbreiten bis 1000 mm
• raumsparende Kabelverlegung ohne Mindestabstände
• keine speziellen brandschutztechnisch geprüften Kabelbefestigungen erforderlich
• wahlweise mit oder ohne Kabelpritsche und mit abnehmbarem * Deckel (bei vierseitiger Ausführung)
• keine widerstandsbedingte Überdimensionierung der Leiterquerschnitte nötig

Anwendung:

Nachweis(e) ABP Nr. P-3524/0609-MPA BS entsprechend Bauregelliste A Teil 3 lfd. Nr. 2.9 Gutachten 2401/070/16 der MPA Braunschweig

Installationskanäle

Diese Bauteile trennen die in der Regel brennbaren Elektroinstallationen von den umgebenden Räumen. Dies ist erforderlich, wenn elektrische Leitungsanlagen in Rettungswegen oder Räumen mit erhöhter Brandgefahr verlegt sind oder diese kreuzen. Installationskanäle werden deshalb für eine Brandbeanspruchung von der Innenseite geprüft und gewährleisten so die uneingeschränkte Nutzung der Rettungswege über die geforderte Feuerwiderstandsdauer. Einzelne Kanalteile lassen sich sowohl vorkonfektionieren als auch vor Ort sehr gut an individuelle Einbausituationen anpassen. Damit sind sie auch für nachträgliche Maßnahmen im Bestand besonders gut geeignet.

Installationskanäle für elektrische Leitungen, I 30 bis I 90

Vierseitige Kanäle oder drei- und zweiseitige Bekleidungen für waagerechte und senkrechte Leitungsführung

Öffnungsverschluss für Überströmöffnungen PROMASEAL®-LB-Stein, 30 min/90 min

STAHL

Dieser Baustoff ist anorganisch und wird ohne besonderen Nachweis als nichtbrennbar eingestuft. Allerdings verlieren Bauteile aus Stahl bei extremer Erwärmung ab ca. 500 °C ihre Tragfähigkeit. Bei einem Vollbrand wird diese Temperaturgrenze bereits nach wenigen Minuten erreicht. Nach der Einheits-Temperaturzeitkurve (ETK) entsprechend DIN 4102-2, die in Brandversuchen ein reales Feuer simuliert, werden bereits nach 5 Minuten mehr als 550 °C erreicht.

Bei baulichen Brandschutzmaßnahmen kommt es also darauf an, die Oberflächentemperaturen am Stahlprofil unter dieser Grenze zu halten.

Je nach Einbausituation sowie funktionellen oder gestalterischen Anforderungen gibt es verschiedene Möglichkeiten, einen Feuerwiderstand für Stahlbauteile zu erreichen.

Stahlstützen, F 30-A bis F 180-A Selbsttragende, rechteckige Plattenbekleidung ohne Unterkonstruktion oder Befestigung im Stahlprofil

Stahlunterzüge, Stahlträger und Fachwerkträger, F 30-A bis F 180-A Rechteckige Plattenbekleidung ohne zusätzliche Unterkonstruktion oder Befestigung im Stahlprofil

Stahlrohrstützen, F 90-A bis F 120-A Runde, profilfolgende Plattenbekleidung ohne zusätzliche Unterkonstruktion oder Befestigung im Stahlprofil

Stahlstützen, Stahlträger und Fachwerkträger, F 30-AB Profilfolgende Beschichtung für Druck und Zugglieder aus Stahl bzw. Stahlguss.

Merkmale:

• Nachweis für offene und geschlossene Stahlprofile, teilweise bis U/A-Wert 400 m-1
• rechteckige und profilfolgende Bekleidung
• vier-, drei-, zwei- und einseitige Ausführung
• auch in Kombination mit Stahlunterzügen und -fachwerkträgern
• geringe Bekleidungsdicken, ein- oder zweilagig
• hohe Oberflächenfestigkeit mit PROMATECT®-H

Anwendung:

Außenanwendung feuchtigkeitsunempfindliche PROMATECT®-Platten (Details auf Anfrage) Nachweis(e) ABP Nr. P-3186/4559-MPA BS ABP Nr. P-3698/6989-MPA BS entsprechend Bauregelliste A Teil 3 lfd. Nr. 2.1 Gutachterliche Stellungnahmen der MPA BS

HOLZ

Bei direkter Einwirkung von Feuer reduziert sich bei Traggliedern aus Holz während des Abbrandes zunehmend der statisch wirksame Querschnitt. Ziel der Brandschutzmaßnahmen ist es deshalb, dass über die gesamte Branddauer ein statisch ausreichender Restquerschnitt erhalten bleibt. Dies wird bei Neubauten bereits mit einer entsprechenden Überdimensionierung berücksichtigt. Für Konstruktionen im Bestand ist eine Ertüchtigung mit sehr dünnen, direkt befestigten Plattenstreifen möglich.

Holzstützen, F 30-B bis F 90-B

Rechteckige, direkt im Holzquerschnitt befestigte Plattenbekleidung ohne zusätzliche Unterkonstruktion.

Merkmale:

• glatte Oberfläche
• einfache und schnelle Montage
• Bekleidung auch für sehr schlanke Stützen nachgewiesen

Anwendung:

Plattenbefestigung direkt im Holzquerschnitt ohne Mindestabstand Nachweis(e) ABP-Nr. P-3928/4649-MPA BS entsprechend Bauregelliste A Teil 3 lfd. Nr. 2.1

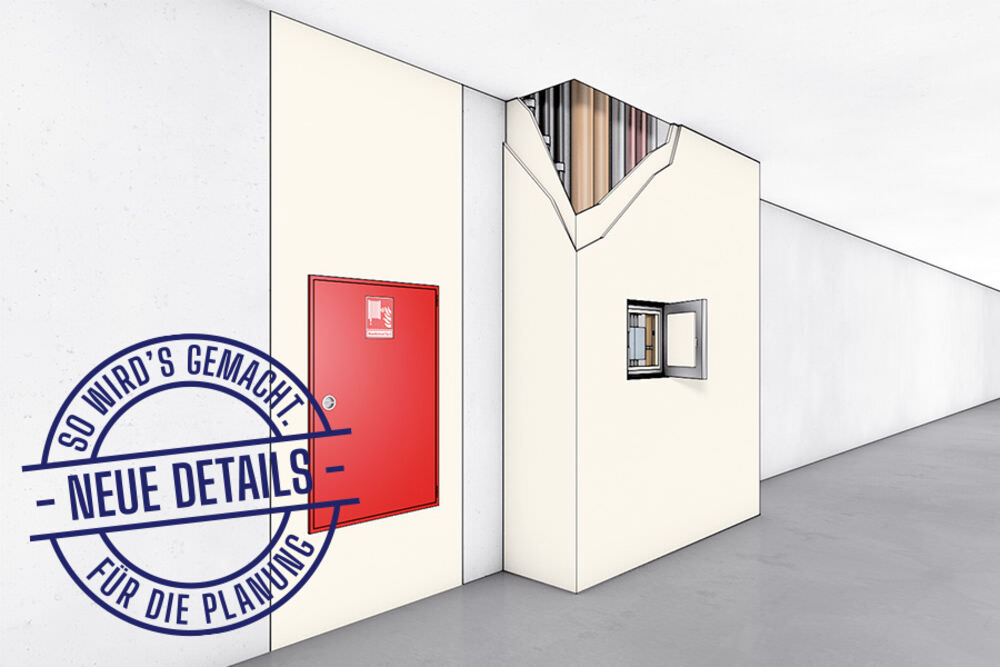

Installationsschachtwände mit Unterkonstruktionen aus Metallständern

Bei raumhohen Öffnungen mit besonders großer Breite bietet ein schachtseitiges Ständerwerk die notwendige Montagehilfe und sorgt für die Stabilität der fertigen Wandkonstruktion.

Trennwände, F 30-A, F-90-A und Installationsschachtwände, I 30, I 90

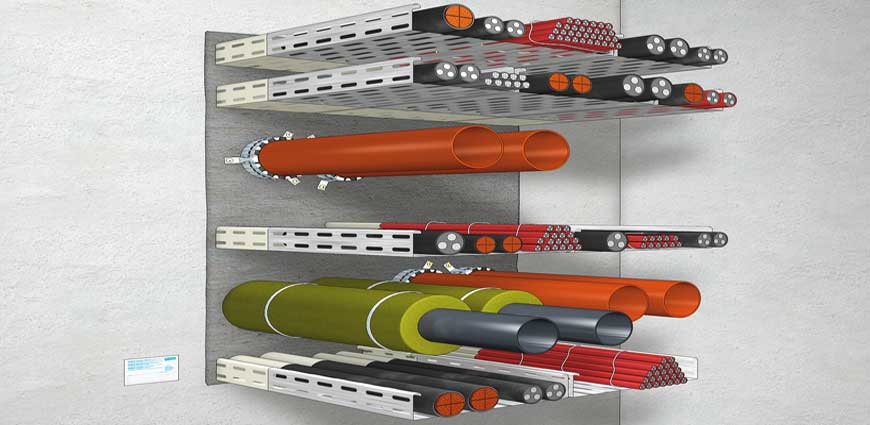

Einseitig montierbare Schachtabschlüsse mit Revisionsöffnungen und Leitungsdurchführungen

Trennwand/Installationsschachtwand mit Metallständern, F 90-A/I 90

Die Trennwandkonstruktion eignet sich für den Verschluss von Öffnungen in feuerbeständigen Massivwänden oder Installationsschächten. Sowohl die Wand selbst als auch alle zulässigen Einbauten (z.B. Revisionsöffnungen oder Abschottungen für Rohre und Kabel) sind von einer Seite montierbar. Die Feuerwiderstandsklasse F 90-A gilt unabhängig von der Seite der Brandbeanspruchung. Die Ausführung I 90 ist für einen Brand im Installationsschacht klassifiziert. Beide Konstruktionen können in beliebiger Breite hergestellt werden. In der I 90-Wand sind außerdem Revisionsöffnungen verschiedener Größen nachgewiesen.

Merkmale:

• einseitige Montage auf Ständerwerk
• Ausführung F 90 bis 3,0 m Höhe
• Ausführung I 90 bis 4,0 m Höhe
• Wandbreite unbegrenzt
• einbaufertige Revisionsklappe nachgewiesen

Anwendung:

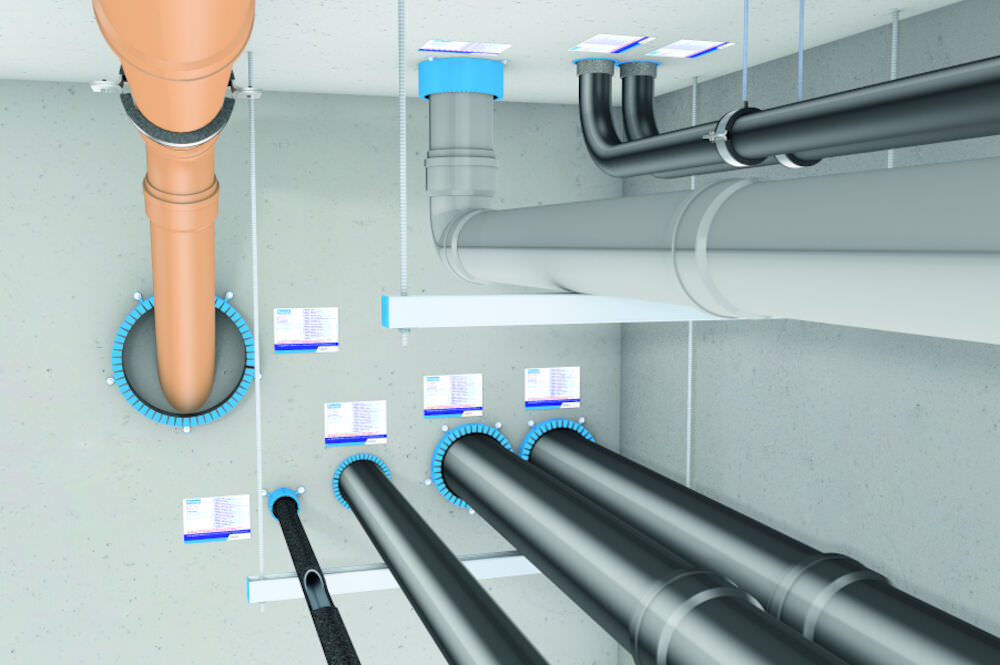

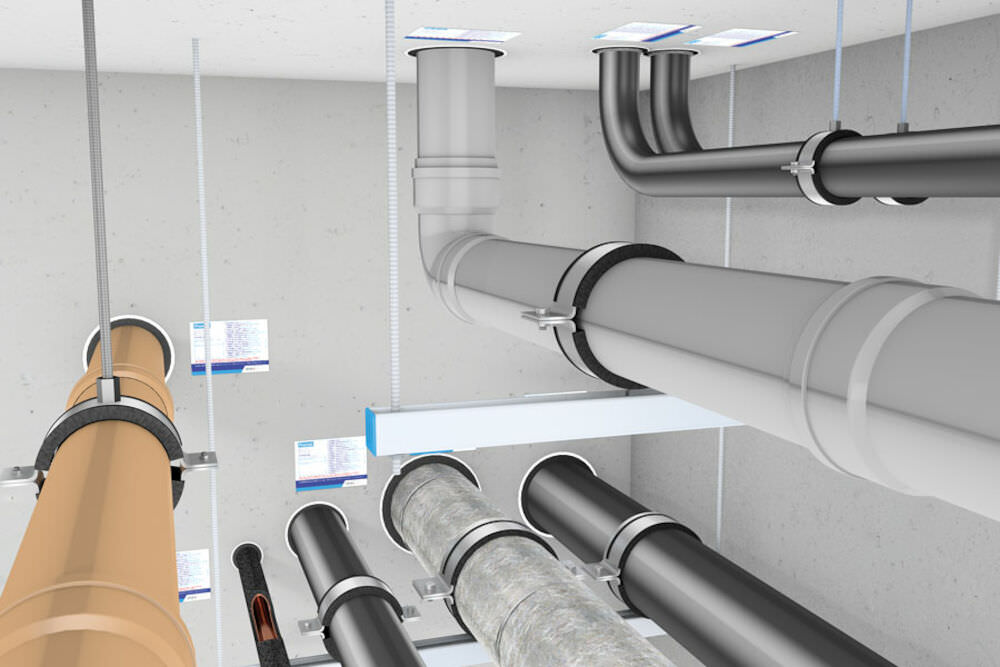

Durchführung von Kabel und Rohren bauaufsichtlich zugelassene Abschottungen Nachweis(e) ABP-Nr. P-3910/5980-MPA BS ABP Nr. P-2100/624/15-MPA BS entsprechend Bauregelliste A Teil 3 lfd. Nr. 2.2 und 2.7

Kanal für Abgasleitungen (nach MFeuVO) PROMATECT®-Schachtelement, LA30/LA90

Die Muster-Feuerungsverordnung fordert, dass Abgasleitungen in einem eigenen Bauteil angeordnet sein müssen, das einen Feuerwiderstand von 30 Minuten (Gebäudeklassen 1 und 2) bzw. 90 Minuten (übrige Gebäudeklassen) hat. Die hier dargestellten Schächte für Montage-Abgasanlagen erfüllen diese Anforderungen. Die PROMATECT®-Schachtelemente werden vorgefertigt einschließlich der Verbindungsmittel geliefert. Sie erlauben eine einfache und schnelle Montage und sind anschließend überstreich- bzw. tapezierbar.

Merkmale:

• dünne, leichte Bekleidung
• einlagige Konstruktion
• vorgefertigt lieferbar
• Produktklassifizierungen T160 LA30/T400 LA30 und T160 LA90/T400 LA90 nachgewiesen

Anwendung:

Nachweis(e) ABZ Nr. Z-7.4-3446 des DIBt Berlin ABZ Nr. Z-7.4-3439 des DIBt Berlin

Bekleidung für den Funktionserhalt von Sprinklerzuleitungen, 90 min

Sprinklerzuleitungen dürfen ohne weiteren Schutz nur in gesprinklerten Bereichen geführt werden. Verlaufen sie durch nicht gesprinklerte Bereiche oder andere Brandabschnitte, sind Vorkehrungen zum Schutz der Rohrleitungen zu treffen, damit diese im Brandfall nicht bersten oder durch temperaturbedingte Verformungen versagen. Die Bekleidung mit PROMATECT®-LS-Brandschutzbauplatten bzw. PROMATECT®-FS-Rohrschalen sichert die Funktionsfähigkeit der Sprinklerzuleitungen über 90 Minuten. Unsere Anwendungstechnik erarbeitet bei Bedarf Sonderlösungen, auch für andere Versorgungsleitungen.
